 首页 > 产品展示 > 送风天花 > 万级送风天花 > 万级送风天花

产品展示

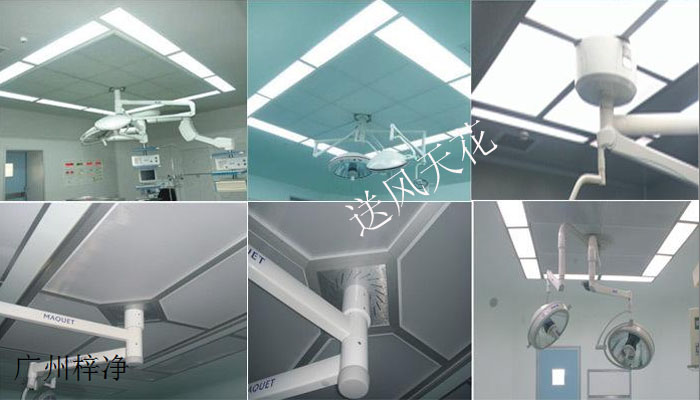

万级送风天花

点击放大
产品型号:
产品报价:
产品特点:
万级层流送风天花它的装置是根据国内外*的阻漏层技术,依托手术室洁净送风天花装置,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。万级送风天花可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。
  万级送风天花的详细资料:

万级送风天花又称为洁净送风天花,净化送风天花,层流送风天花,无尘送风天花,手术室送风天花。

万级送风天花是现代医院手术室必用的一种净化装置。万级层流送风天花它的装置是根据国内外*的阻漏层技术,依托手术室洁净送风天花装置,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。万级送风天花可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

万级送风天花箱体板金制作,表面烤漆。万级送风天花 随着现代医学科学的飞速发展,外科技术对手术室的洁净条件的要求也越来越高。百级层流手术室是目前较为理想的。

但如何有效管理,使层流手术室的空气菌落数符合卫生部颁发的空气环境卫生学标准,又符合洁净手术室等级标准,并使之减少到最低限度,国内检索文献资料较少,是目前洁净手术室管理中值得探讨的一个新的课题。

层流送风天花是采用空气洁净对微生物污染采取程度不同的控制,达到控制空间环境中空气洁净度适于各类手术之要求;并提供适宜的温、湿度,创造一个洁净舒适的手术空间环境。

万级送风天花应用范围:

万级送风天花-无尘净化天花厂家全新第二代德国FFA技术层流净化天花,层流天花是洁净手术室、层流病房的净化送风末端,它兼有高效过滤,均流及气流补偿作用;万级送风天花可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

万级送风天花特点;

万级送风天花-无尘净化天花厂家全新第二代德国FFA层流净化天花,层流天花是洁净手术室、层流病房的净化送风末端,它兼有高效过滤,均流及气流补偿作用。

送风天花结构的合理性直接影响到手术室的送风效果,净化级别,垂直送风模式,手术室专用不锈钢层流送风天花:

送风天花参照国际国内规范和进行开发,经十多年实际医院使用经验积累,结构合理,分为I、II、III级手术室用,箱体冷板喷塑,下框全不锈钢,美观耐用。

洁净送风天花装置是根据国内外*的阻漏层技术,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度(送风面100级)。

万级送风天花参数:

Ⅰ型、Ⅱ型、Ⅲ型;过滤效率99.99%;出风风速(m/s)0.45、0.3、0.23

送风面尺寸(mm)2600×2400;2600×1800;2600×1400;

外形尺寸(mm)2680×2480×450;2680×1880×450;2680×1480×450

高效过滤器规格数量:630×580×220×16只;630×580×220×12只;630×680×220×8只

使用场合:Ⅰ级特别洁净手术室、Ⅱ级标准洁净手术室、Ⅲ级一般洁净手术室。

手术室的洁净送风天花,其特征是,在静压箱进风上方按气流方向设置高效过滤器箱体及高效过滤器,在静压箱进风口处设均布器,下方设阻漏层。阻漏层为低阻亚高效过滤材料,阻力在40—80Pa,过滤效率在亚高效范围内。

优点:

设置阻漏层,突破了高效过滤器必须布置在送风末端的常规模式;可降低建筑层高;方便过滤器的安装检修;使室内含尘浓度再次降低,把洁净区面积扩大1倍以上。适用于手术室和包括单向流百级区乱流洁净间。

要求:

手术室的洁净送风天花,包括静压箱、高效过滤器,其特征 是,在静压箱进风上方按气流方向设置高效过滤器箱体,箱体内置高效过滤 器,在静压箱进风口处设有均布器,在静压箱下方设置阻漏层。

手术室送风天花的制作方法:

本发明涉及送风天花,尤其是手术室送风天花。手术室送风天花,包括吊杆、吊龙骨、单槽送风天花模块、双槽送风天花模块、风管法兰、龙骨槽、高效过滤器、凸头、送风口,所述的单槽送风天花模块采用钢板制成一个中空的长方体,所述的长方体的内部中间固定安装有高效过滤器,所述的长方体的上端开风口并安装有风管法兰,所述的长方体的底部安装有送风口,所述的长方体的左上角制作成一个向内凹的一级的阶梯角,所述的阶梯角上固定连接有龙骨槽;所述的长方体的右上角制作成一个水平凸出的凸头。

优点,采用模块化设计,安装运输方便,多个模块任意组合,适用各种大小的手术室需要,更换过滤器方便、送风气流更为均匀,结构简单,清洁除尘作用好。

说明:手术室送风天花。

领域:送风天花,尤其是一种手术室送风天花。

背景:现有的手术室送风天花,都制作成整体式,这带来以下不便。

一、整体式的手术室的送风天花体积大,需要占用比较大的空间,运输和存储不方便;

二、整体式的手术室的送风天花重量大,需要多人或垂直安装设备安装,安装困难;

三、如果要增大或减少整体式送风天花的大小,只能重新制作送风天花,送风天花的通用性小;第四,整体式送风天花在更换维护高效过滤器时,只能仰头在高处操作,维护管理困难。

内容:目的在于克服现有技术中的缺陷,采用一种手术室送风天花,采用模块化设计,安装运输方便,多个模块任意组合,适用各种大小的手术室需要,更换过滤器方便、送风气流更为均匀,结构简单,清洁除尘作用好。

为实现上述目的,本发明的技术方案是采用一种手术室送风天花,包括吊杆、吊龙骨、单槽送风天花模块、双槽送风天花模块、风管法兰、龙骨槽、高效过滤器、凸头、送风口,所述的单槽送风天花模块采用钢板制成一个中空的长方体,所述的长方体的内部中间固定安装有高效过滤器,所述的长方体的上端开风口并安装有风管法兰,所述的长方体的底部安装有送风口,所述的长方体的左上角制作成一个向内凹的一级的阶梯角,所述的阶梯角上固定连接有龙骨槽;所述的长方体的右上角制作成一个水平凸出的凸头。

所述的双槽送风天花模块采用钢板制成一个中空的长方体,所述的长方体的内部中间固定安装有高效过滤器,所述的长方体的上端开风口并安装有风管法兰,所述的长方体的底部安装有送风口,所述的长方体的左右上角分别制作成一个向内凹的一级的阶梯角,所述的阶梯角上分别固定联接有龙骨槽。

所述的吊龙骨采用铝合金挤压成型,所述的吊龙骨的横断面制作成一个凹槽,所述的吊龙骨的凹槽的一边穿在双槽送风天花模块或单槽送风天花模块的龙骨槽中,所述的吊龙骨的凹槽的另一边钻通孔并制作有内螺纹,所述的吊龙骨与吊杆螺纹联接。

有益效果在于:

1、采用模块化设计,安装运输方便。

2、多个模块任意组合,适用各种大小的手术室需要。

3、更换过滤器方便、送风气流更为均匀。

4、结构简单,清洁除尘作用好。



吊杆1、吊龙骨2、单槽送风天花模块3、双槽送风天花模块4、风管法兰5、龙骨槽6、高效过滤器7、凸头8、送风口 9。

具体实施方式:具体实施方式作进一步描述:

提供的设计方案,手术室送风天花,包括吊杆;

1、吊龙骨

2、单槽送风天花模块

3、双槽送风天花模块

4、风管法兰

5、龙骨槽

6、高效过滤器

7、凸头

8、送风口

9,所述的单槽送风天花模块3采用钢板制成一个中空的长方体,所述的单槽送风天花模块3的内部中间固定安装有高效过滤器7,所述的单槽送风天花模块3的上端开有风口并安装有风管法兰5,所述的单槽送风天花模块3的底部安装有送风口9,所述的单槽送风天花模块3的左上角制作成一个向内凹的一级的阶梯角,所述的阶梯角上固定连接有龙骨槽6;所述的单槽送风天花模块3的右上角制作成一个水平凸出的凸头8。

所述的双槽送风天花模块4采用钢板制成一个中空的长方体,所述的双槽送风天花模块4的内部中间固定安装有高效过滤器7,所述的双槽送风天花模块4的上端开风口并安装有风管法兰5,所述的双槽送风天花模块4的底部安装有送风口9,所述的双槽送风天花模块4的左右上角分别制作成一个向内凹的一级的阶梯角,所述的阶梯角上分别固定联接有龙骨槽6。

所述的吊龙骨2采用铝合金挤压成型,所述的吊龙骨2的横断面制作成一个凹槽,所述的吊龙骨的凹槽的一边穿在双槽送风天花模块4或单槽送风天花模块3的龙骨槽6中,所述的吊龙骨2的凹槽的另一边钻通孔并制作有内螺纹,所述的吊龙骨2与吊杆I螺纹联接。

工作过程是:送风天花的组成方式,组成一个送风天花,需要三个双槽送风天花模块4和六个单槽送风天花模块3,四根吊龙骨2。

三个双槽送风天花模块4的两边的龙骨槽6上分别穿两根吊龙骨2,六个单槽送风天花模块3分成两组,每组各三个单槽送风天花模块3,每组单槽送风天花模块3上的龙骨槽6上分别穿一根吊龙骨。

两组单槽送风天花模块3靠在一起,一组的凸头8搭在另一组的龙骨槽6上,另一组的凸头搭在双槽送风天花模块4的龙骨槽6上,此时四根吊龙骨2平行安装,将吊杆I安装在土建上,转动吊杆,调整各组模块的高度,使之水平*。

在各模块的风管法兰5上分别接上送风管,就可以工作了。也可以采用四个模块、六个模块或其他数量的模块组成送风天花。

有益效果在于:采用模块化设计,安装运输方便;多个模块任意组合,适用各种大小的手术室需要;更换高效过滤器7方便、送风气流更为均匀;结构简单,清洁除尘作用好。

以上所述的具体实施例,对本发明的目的、技术方案和有益效果进行了进一步详细说明,所应理解的是,以上所述仅为本发明的具体实施例而已,并不用于限制本发明,凡在本发明的精神和原则之内,所做的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。

要求:

1、手术室送风天花,其特征在于:包括吊杆、吊龙骨、单槽送风天花模块、双槽送风天花模块、风管法兰、龙骨槽、高效过滤器、凸头、送风口,所述的单槽送风天花模块采用钢板制成一个中空的长方体,所述的长方体的内部中间固定安装有高效过滤器,所述的长方体的上端开风口并安装有风管法兰,所述的长方体的底部安装有送风口,所述的长方体的左上角制作成一个向内凹的一级的阶梯角,所述的阶梯角上固定连接有龙骨槽;所述的长方体的右上角制作成一个水平凸出的凸头。

2、根据权利要求1所述的一种手术室送风天花,其特征在于:所述的双槽送风天花模块采用钢板制成一个中空的长方体,所述的长方体的内部中间固定安装有高效过滤器,所述的长方体的上端开风口并安装有风管法兰,所述的长方体的底部安装有送风口,所述的长方体的左右上角分别制作成一个向内凹的一级的阶梯角,所述的阶梯角上分别固定联接有龙骨槽。

3、根据权利要求1所述的一种手术室送风天花,其特征在于:所述的吊龙骨采用铝合金挤压成型,所述的吊龙骨的横断面制作成一个凹槽,所述的吊龙骨的凹槽的一边穿在双槽送风天花模块或单槽送风天花模块的龙骨槽中,所述的吊龙骨的凹槽的另一边钻通孔并制作有内螺纹,所述的吊龙骨与吊杆螺纹联接。

广州梓净所提供的空气净化产品及设备有风淋室,货淋室,初效过滤器,中效过滤器,高效过滤器、超净工作台,洁净工作台,传递窗,风淋室配件,风淋室控制器,化学过滤器,FFU风机过滤单元,空气自净器,洁净棚,新风柜,过滤柜,通风柜,洗手池,洁净采样车,送风天花,高风效送口等等洁净室及配套用净化产品等。无尘车间净化设备广泛应用于电子、半导体、生物制药、食品加工、核工业、汽车制造业,空调暖通业行业和领域等。

梓净专从净化设备与净化工程,无尘车间承建商,无尘车间工程,无尘车间建设,无尘车间洁净度测试,无尘车间解决方案,百级无尘车间,千级无尘车间,万级无尘车间,无尘车间标准,无尘车间施工,无尘车间设备,无尘车间设计、无尘车间施工、无尘车间维护,无尘车间亦称净化车间或无尘室洁净室。

梓净"牌空气净化设备产品质量保证:

1、我司出产的"梓净"牌空气净化设备及空气过滤器产品已获国内、国际多项产品认证;

2、为满足客户对洁净室的高品质要求,我司生产出厂的每一台空气净化设备都经过我司质检员的严格检查,符合产品质量标准方可出厂;空气过滤器都在标准万级无尘车间内生产、检测。

3、产品交付验收完毕后,我司将对贵司及所订购产品建立独立的档案,以便与我司长期的为贵司提供优质、及时的服务。

4、产品包装:木箱或纸箱包装;

5、发货方式:货运;

6、交货时间:合同签订后我司收到货款之日起5个工作日内完成生产,3个工作日内到货;

服务宗旨:

7、公司出产的"梓净"牌空气净化设备及空气过滤器可提供长期的支持;

8、故障受理:省外48小时,省内24小时;



产品相关关键字: 万级送风天花 洁净送风天花 净化送风天花 层流送风天花 无尘送风天花
